Gelen Aramaları Bulma Devresi

Bu alet gelen aramaları bulmak için tasarlanmış,sesi kısık bile olsa.Bu iş, LED yöntemiyle gerçekleştiriliyor.

Malzeme Listesi:

Adet	Malzeme	Değer	Sembol	Devre Elemanlari
1	Battery	1.5 V	SL-150-1/2AA/PR	B1
2	Köndansatör	100nF	C-US050-024X044	C1,C2
1	Köndansatör	220µF	C-US025-024X44	C3
1	Led		SFH482	D1
1	Diyot		BAT46	D2
1	Entegre		ICM7555	IC1
1	Bobin	10H	L-US0207/5V	L1
1	Transistör		BC547	Q1
1	Direnç	100K	R-US_0207/10	R1
1	Direnç	3K9	R-US_0207/10	R2
1	Direnç	1M	R-US_0207/15	R3

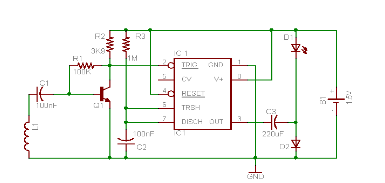

  Devre Şeması:

Baskı Devre Şeması:

Eleman Yerleşimi:

Lehim Yüzü:





Yerleşim planı + Lehim yüzü (solder side) + Eleman yüzü (component side):

GERÇEKLEŞTİRİLEN DEVRENİN FOTOGRAFI
